數字步進驅動器
新一代32位DSP技術
平穩性優異,低振動低噪聲
純正弦電流矢量控制有效降低電機發熱
內置微細
光電隔離差分信號輸入,信號電平兼容5-24
靜止時可設置電流減半
脈沖響應頻率最高可達300KH
具有過壓、欠壓保護功能
步進電機驅動器簡介
步進電機驅動器是一種將電脈沖轉化為角位移的執行機構。當步進驅動器接收到一個脈沖信號,
它就驅動步進電機按設定的方向轉動一個固定的角度,它的旋轉是以固定的角度一步一步運行的。
可以通過控制脈沖個數來控制角位移量,從而達到準確定位的目的。同時可以通過控制脈沖頻率
來控制電機轉動的速度和加速度,從而達到調速的目的。
青藍步進驅動器的優勢
青藍科技數字式步進電機驅動器,采用最新一代32位DSP控制芯片,用戶可 設置任意細分及額定電流內任意電流值,
能滿足絕大多數場合的應用需求。采用最新的共振抑制算法,中低速及低頻小細分時具有極佳的平穩性,噪音極小。
采用純正弦電流矢量控制,能效轉換效率很高,高速運行電機出力提升20%,電機溫升降低10度以上。
驅動器內部集成參數自動整定功能,能夠針對不同電機 自動生成最優運行參數,最大限度發揮電機的性能。
青藍步進驅動器的應用場合
主要應用于電子制造、激光、雕刻、注塑機械手、機床、物流、紡織、機器人、醫療、新能源等行業自動化設備。
在用戶期望低噪音,高速度的設備應用中效果極佳。
命名規則
低壓開環驅動器標準產品命名規則:
1、產品規格DH表示數字式高性能驅動器,DM表示數字式高性價比驅動器
2、驅動器最大輸入電壓,5表示50VDC,8表示80VDC
3、驅動器最大輸出電流,56表示5.6A
4、驅動器版本號
高壓開環驅動器標準產品命名規則
1、產品規格DH表示數字式高性能驅動器,DM數字式高性價比驅動器
2、驅動器所能驅動電機的型號類別,2表示兩相混合式步進電機,3表示三相混合步進電機
3、驅動器最大輸出電流,5表示5A
4、驅動器最大輸入電壓,22表示220VAC
規格參數

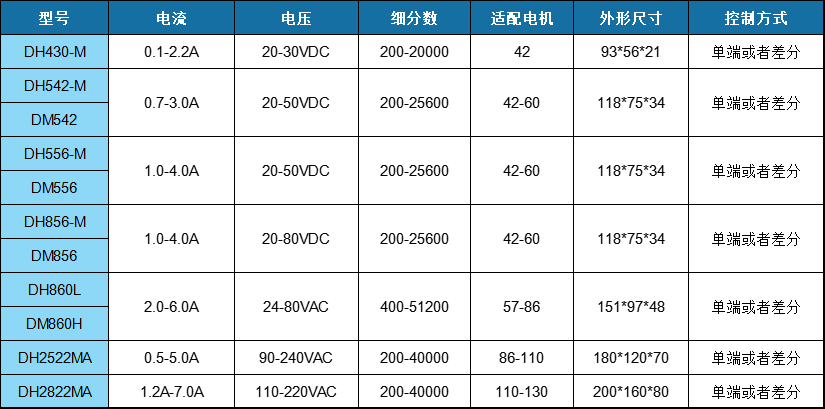

兩相步進電機驅動器

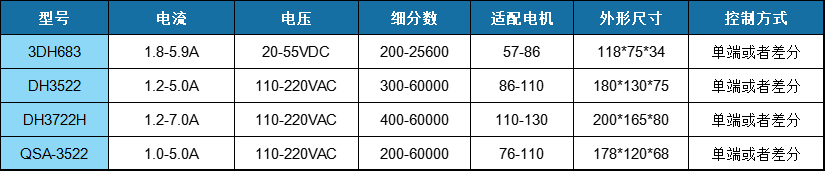

三相步進電機驅動器
- 3DH683數字式三相步進驅動器.pdf 551.55
- DH430-M超低噪聲超平穩性數字式步進驅動器.pdf 237.44
- DH432-M數字式兩相步進驅動器.pdf 653.21

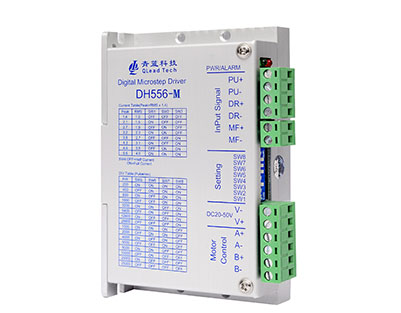

- DH556-M數字式兩相步進驅動器.pdf 624.66
- DH856-M數字式兩相步進驅動器.pdf 655.68

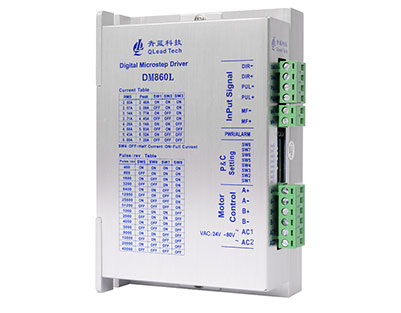

- DH860L超低噪聲超平穩性數字式步進驅動器.pdf 666.63
- DH2522MA數字式兩相步進驅動器.pdf 239.93
- DH2822MA數字式兩相步進驅動器.pdf 416.91
- DH3522數字式三相步進驅動器.pdf 285.51
- DH3722H數字式三相步進驅動器.pdf 428.26
- DM542數字式兩相步進驅動器.pdf 653.2

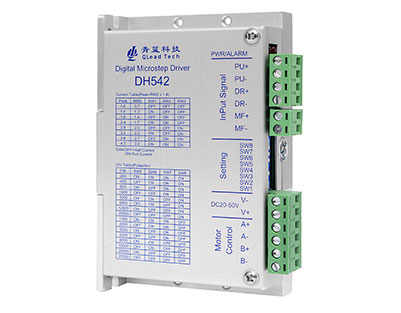

- DH542-M 數字式兩相步進驅動器.pdf 653.76
